兩台小米路由器3 一台有線中繼另一台無線中繼

家中的無線網路是 TP-Link Archer C2,因為他常常當機以為是 NAT 效能的問題
把 NAT 部份放給 MikroTik RB750Gr3 做之後,還是一直發生無線網路有訊號,但無法上網的狀況
索性選擇把 小米路由器3  來替換原本的 TP-Link Archer C2
而之前的小米路由器3是放在 1 樓做無線中繼連回 3 樓的 TP-Link Archer C2

這次購入的小米路由器3就是要取代 TP-Link Archer C2,大致上的架構圖如下
三樓的小米路由器3要做 有線中繼,PPPoE 撥號及 NAT 上網交給 MikroTik RB750Gr3 即可
設計了 Xiaomi_BG 的 SSID 來讓一樓的小米路由器來連線使用
(為什麼取 BG?是因為小米路由器的無線中繼只能透過 2.4G 作為中繼的方式)
一樓就發放 1F 的 SSID,三樓就發放 3F 的 SSID
一樓三樓無線網路Mesh架構圖
把這台新的三樓要用的小米路由器開機後,並將網路線接到 WAN 埠上,因為是未設定的,會有特殊的 SSID 可供連線,並透過 小米WiFi APP 去設定及管理,手機端已下載並安裝完後, WiFi 連線到這特別的 SSID (Xiaomi_xxxx)
手機 WIFI 連到小米路由器
確認連上後,會發現找到一台小米路由器,點選 "立即設定" 來開始設定
設定小米路由器

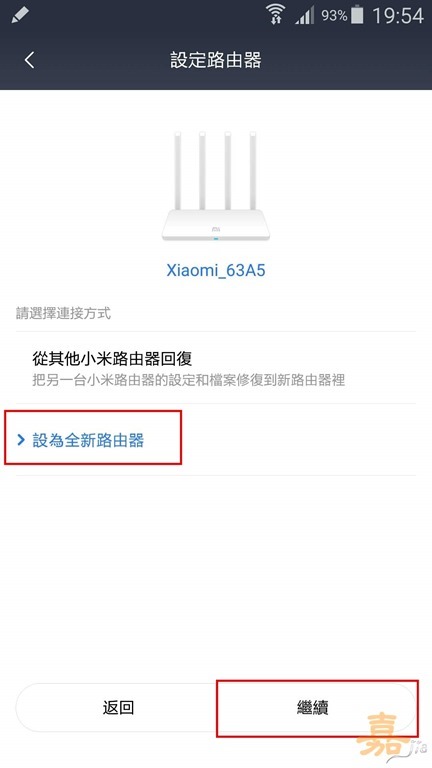

這是新設定的,因此選擇"設為全新路由器",並"繼續"
小米路由器設定為全新路由器
已經把網路線接在 WAN 埠了,預設就能上網,但這台不需要做 NAT ,要"選擇其他上網方式"
更改小米路由器的上網方式

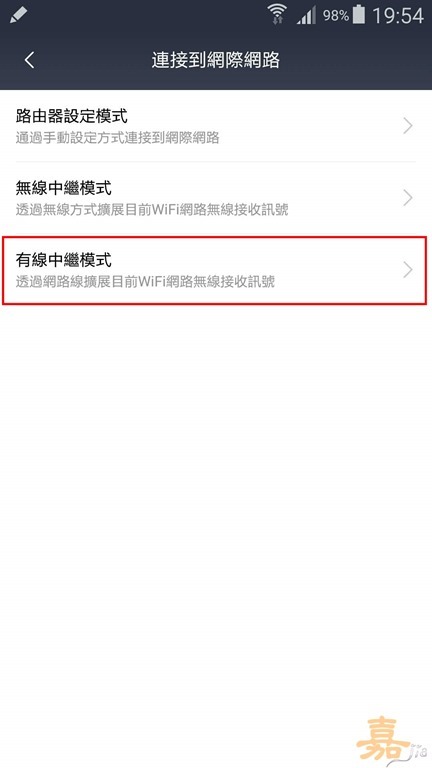

看到"有線中繼模式"
小米路由器設定有線中繼模式
這邊會提示 有線中繼,會有部分功能無法使用
小米路由器有線中繼模式的功能限制
接著會繼續設定 WiFi 名稱,這邊名稱我輸入 Xiaomi_BG,會讓一樓的小米路由器來連到這個 SSID
設定 WiFi 名稱

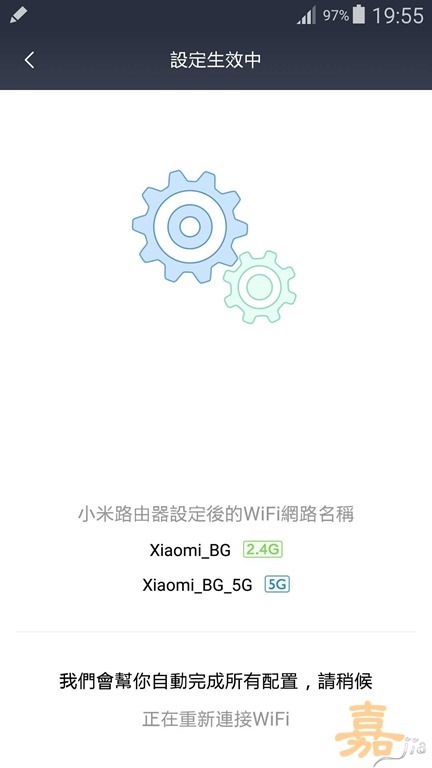

設定好之後,路由器會重新開機,重開好之後,手機的 APP 會控制手機連線到正確的無線網路 SSID 上
小米路由器設定完成
連上後,前往"路由器設定" > "關於路由器"
關於路由器
修改這台路由器的名稱,確認好之後點選"確定"即可
修改小米路由器名稱
接著在 "路由器設定" > "WiFi設定" 將 5G 的 WiFi 名稱改成 Xiaomi_3F_5G,確認名稱無誤,點選"確定"
這台三樓的小米路由器,大致上已經設定完成。
修改小米路由器 WiFi 名稱
接下來,必須將一樓的小米路由器拿來重新設定,因原本連線的 SSID 已經消失
就算連上一樓的小米路由器也因慈法取得 IP 位址,而無法進而設定
將一樓的小米路由器重新 reset 後( reset 按著5秒),必須將 WAN 埠跟 MikroTik RB750Gr3 連線
這時,手機會看到這台重置過後的 SSID
小米路由器設定無線中繼模式
確認手機的 WIFi 已連線到一樓小米路由器
手機 WIFI 連到小米路由器
開啟 小米WiFi APP,會立即掃到這台小米路由器,點選"立即設定"
設定小米路由器
選擇"設為全新路由器"後,點選"繼續"
小米路由器設定為全新路由器
這是一樓的小米路由器,因此要選擇"無線中繼模式"
Screenshot_2018-07-28-20-09-22
點選"中繼網路",小米路由器會去搜尋周昭的無線網路訊號
選擇 中繼網路
找到三樓小米路由器所發出的 "Xiaomi_BG" 這個 SSID
找到無線中繼網路

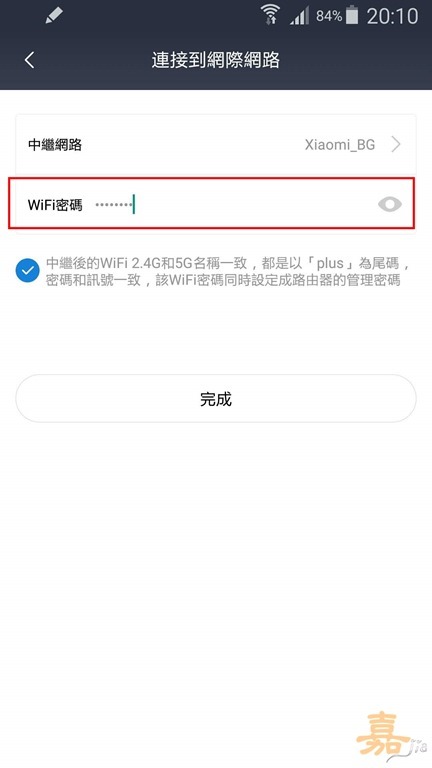

輸入這個 WiFi SSID 的密碼,輸入完後,點選"完成"
輸入無線中繼網路 WiFi 密碼

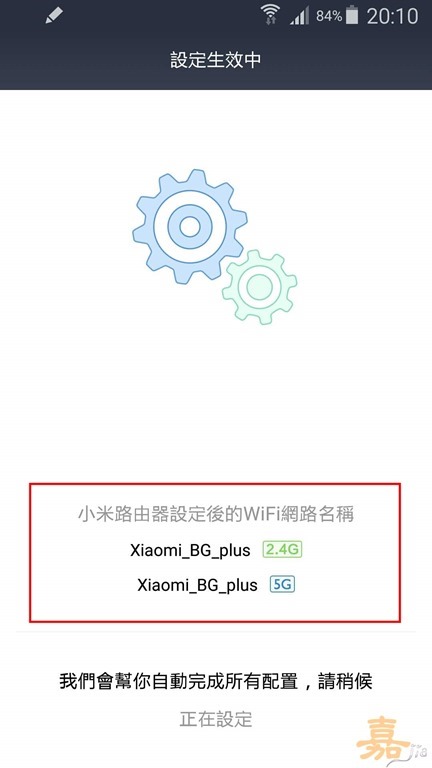

這時,這台小米路由器正在設定,預設的無線中繼會有多 _plus 的名稱
小米路由器設定完成
重開機並且連上之後,可至 "路由器設定" > "WiFi設定" 中,把5G 的 WiFi 名稱改成 Xiaomi_3F_5G,確認名稱無誤,點選"確定"
這台小米路由器會重新啟動,同時,可將 WAN 埠拔掉了,並且拿回一樓來測試網路是否可用
 修改小米路由器 WiFi 名稱
原本以為一樓的小米路由器,不需要拿到三樓來重新設定的,但我錯了
因小米路由器會跟小米帳號綁定,確實是要能上網,設定才有辦法確實的寫入到小米路由器之中
在一樓設定了很久,一直都失敗。也重置後直接設定無線中繼,還是失敗!
而後將這台一樓小米路由器拿到三樓,重置後接上 WAN 埠(當然是有接到  MikroTik RB750Gr3)
設定一次就全部設定好了!
雖然中繼的方式,小米路由器裡面諸多功能都無法使用,但就連線的品質來說,連線穩定比較重要!
上網的速度都可以接受,主要是省去拉線到一樓的困擾
